Complemento para SOLIDWORKS

Todo lo que usas para diseñar, dentro de SOLIDWORKS

El Asistente de Diseño de sgarna reúne normalizados DIN e ISO, herramientas de automatización, bibliotecas, plantillas, guías técnicas y un buscador de archivos CAD en el panel de tareas. Doble clic y la pieza está en tu ensamblaje.

Pedir una demo de 20 minutos Ver qué incluye

SOLIDWORKS 2022–2025 · Windows 10/11 de 64 bits · Archivos en carpetas locales o de red (sin PDM, de momento)

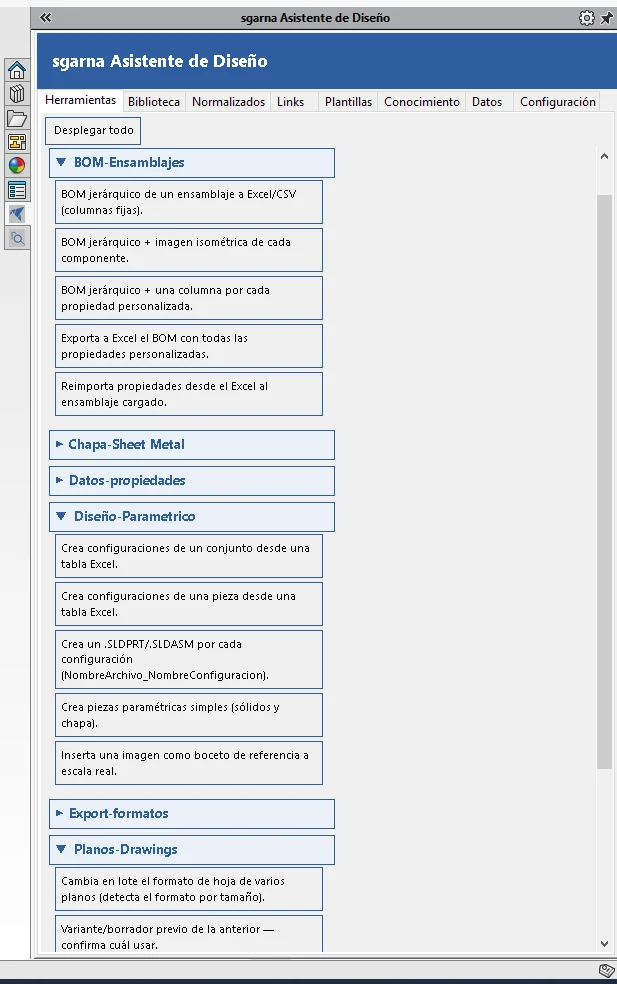

Panel sgarna Asistente de Diseño, pestaña Herramientas Panel sgarna Búsqueda Avanzada con resultados
33herramientas de automatización
+16.500tamaños normalizados listos para insertar
+135proveedores de modelos 3D enlazados
19guías técnicas y calculadoras
9formatos CAD en la búsqueda

Pestaña Herramientas

33 herramientas que hacen el trabajo repetitivo

Un clic en el panel y la tarea se ejecuta en SOLIDWORKS, en lote, sobre carpetas enteras. Este es el catálogo completo, agrupado por lo que resuelve cada herramienta.

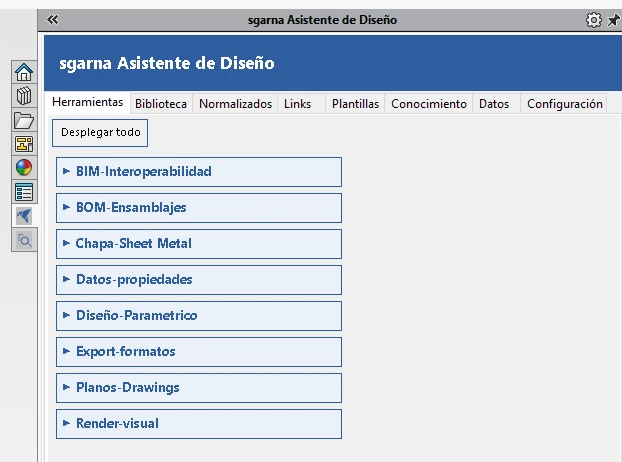

Pestaña Herramientas con los 8 grupos plegables
8 grupos plegables. Un clic en la cabecera despliega la categoría; otro en el botón ejecuta la herramienta.

Exportación de formatos

7

Formatos neutros, versiones anteriores y visor 3D para clientes y proveedores.

  • STEP, IGES, Parasolid y JT en lote
  • STEP con nombre de archivo + configuración
  • STEP con nombre de configuración
  • STEP a pieza o conjunto nativo
  • STEP a pieza nativa
  • Versión anterior de SOLIDWORKS
  • Visor 3D en HTML sin conexión

Planos

6

Planos base con vistas y cotas, y conversión en lote, con formatos de hoja coherentes.

  • Planos DIN-A3 con vistas y cotas base, uno por pieza (la acotación se ajusta después)
  • Planos en lote desde un plano de referencia
  • Plano a PDF
  • Plano a DWG
  • Cambio de formato de hoja con propiedades
  • Cambio de formato de hoja

Diseño paramétrico

5

Variantes de producto y geometría a partir de tablas y reglas.

  • Configuraciones de pieza desde Excel
  • Configuraciones de conjunto desde Excel
  • Un archivo nativo por configuración
  • Formas simples paramétricas
  • Imagen a boceto a escala real

BOM y ensamblajes

5

Listas de materiales y propiedades de conjuntos, a Excel y de vuelta.

  • BOM jerárquico a Excel
  • BOM con imagen de cada componente
  • BOM con todas las propiedades
  • Exportar propiedades a Excel
  • Importar propiedades desde Excel

Datos y propiedades

4

Orden y trazabilidad antes de fabricar o publicar.

  • Cambio de material en lote
  • Preparar piezas para Toolbox
  • Propiedades de masa comparadas
  • Renombrado de proyecto completo

Chapa metálica

3

El desarrollo, listo para el taller de corte.

  • Desarrollo a DXF
  • Desarrollo a DWG
  • Desarrollo a STEP

BIM e interoperabilidad

2

Puente con arquitectura, web y realidad aumentada.

  • Exportación a IFC
  • Formatos ligeros: STL, 3MF, PDF 3D y eDrawings

Render y visualización

1

Imágenes de catálogo en el mismo paso que la documentación.

  • Isométricas para catálogo, fondo blanco

Compatibles con SOLIDWORKS 2022–2025; algunas requieren 2023 o 2024 como mínimo.

Así trabaja una herramienta

  1. Eligela herramienta en el panel.
  2. Seleccionala carpeta o los archivos a procesar.
  3. ProcesaSOLIDWORKS trabaja solo, archivo tras archivo.
  4. Recogeel resultado: planos, DXF, STEP, BOM en Excel…

Ahorro de tiempo · estimación

Unas 20 horas al mes que vuelven a la oficina técnica

Horas al mes por diseñador en siete tareas habituales, a mano y con sgarna. Son tiempos de referencia: en la demo los recalculamos con los datos de tu oficina técnica.

A mano Con sgarna
Planos base DIN-A3
10,0 h
4,2 h
Exportar STEP / PDF / DWG
3,0 h
0,2 h
Desarrollos de chapa a DXF
1,7 h
0,2 h
BOM con propiedades a Excel
4,0 h
0,3 h
Cambio de formato de hoja
2,0 h
0,2 h
Cambio de material en lote
1,0 h
0,1 h
Buscar archivos y normalizados
4,0 h
1,0 h
≈ 20 hahorradas al mes por diseñador
12 %de la jornada, libre para diseñar
≈ 215 hal año por diseñador, unas 5 semanas de trabajo

Mientras SOLIDWORKS trabaja, el diseñador no

Ejemplo: 20 planos base DIN-A3 de un conjunto.

A mano
300 min de diseñador, plano a plano
Con sgarna
30 min 120 min de retoques

125 min de diseñador frente a 300. 5 min para preparar y lanzar, 30 min con SOLIDWORKS trabajando solo y 6 min por plano para ajustar la acotación. El proceso ocupa SOLIDWORKS en ese equipo: lánzalo antes de una reunión, a mediodía o al acabar la jornada.

≈ 1.070 hal año en un equipo de 5 diseñadores
≈ 0,6personas a jornada completa
≈ 37.500 €de tiempo de oficina técnica al año, a 35 € por hora

Estimación orientativa, no una medición: planos 15 min a mano frente a 6 min de retoque; exportar 1,5 min por archivo; BOM de unas 150 referencias, 2 h a mano; 60 búsquedas al mes, 4 min frente a 1 min. Todos los supuestos se pueden cambiar en la calculadora de ahorro.

Producto

Un complemento, dos paneles

Se instala una vez y aparece como dos iconos en el panel de tareas de SOLIDWORKS, junto a la Biblioteca de diseño. Nada de programas aparte.

sgarna Asistente de Diseño

  • Herramientas33 automatizaciones, a un clic.
  • BibliotecaComponentes, diseño paramétrico, perfiles y materiales.
  • NormalizadosTornillería y elementos DIN / ISO, en lista o con iconos.
  • LinksWebs de proveedores de modelos 3D por sector.
  • PlantillasFormatos de hoja, plantillas de plano y tablas.
  • ConocimientoGuías técnicas de consulta.
  • DatosDocumentación del sistema.
  • ConfiguraciónTus rutas: disco local o servidor de empresa.

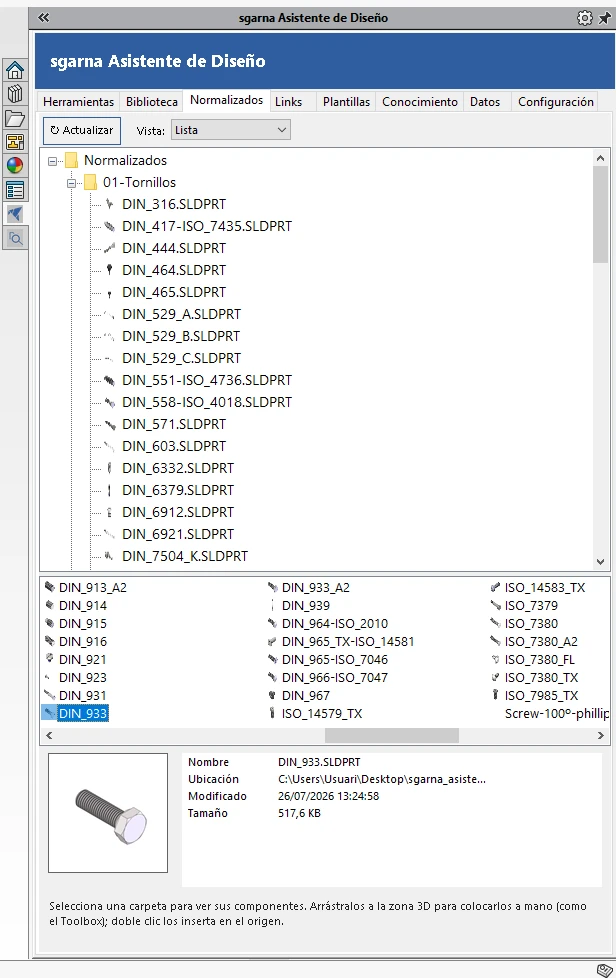

Pestaña Normalizados con vista previa

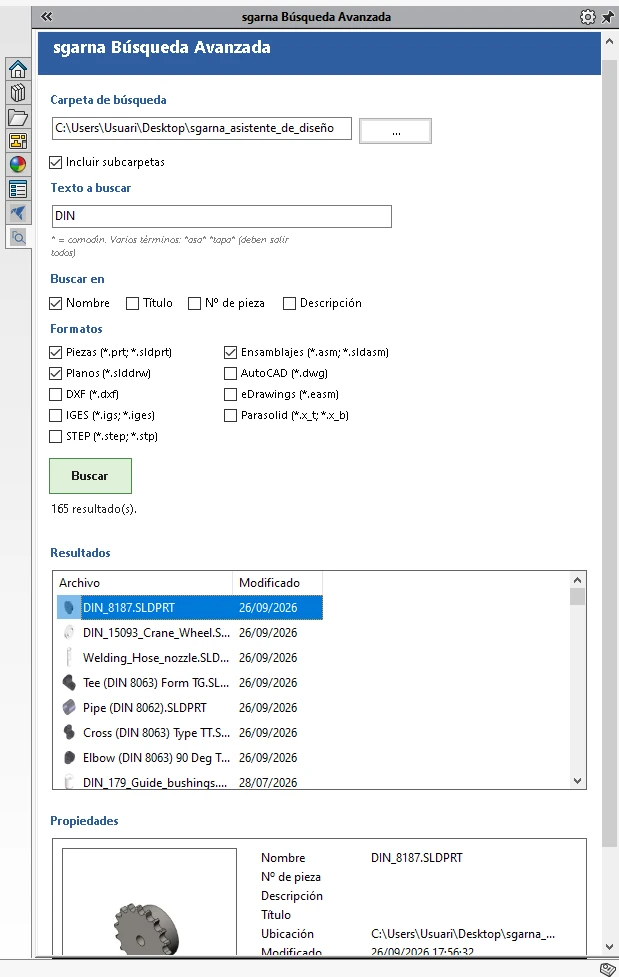

sgarna Búsqueda Avanzada

  • DóndeCualquier carpeta del disco o de la red, con subcarpetas.
  • QuéNombre, Nº de pieza, descripción o título del archivo.
  • CómoComodines y varios términos a la vez.
  • FormatosSOLIDWORKS, DWG, DXF, eDrawings, IGES, Parasolid y STEP.
  • Vista previaMiniatura y propiedades antes de abrir nada.
  • UsarArrastrar al área gráfica para insertar.
Panel Búsqueda Avanzada

Pestaña Normalizados

Más de 16.500 tamaños DIN e ISO, preparados para montar

Más de 140 modelos en 15 familias, del tornillo al prensaestopas. Cada modelo reúne todos los tamaños de su norma como configuraciones, con material asignado y referencia de posición: al arrastrarlo sobre un taladro se acopla solo.

Modelo DIN 912
DIN 912Tornillo Allen cabeza cilíndrica310 tamaños
Modelo DIN 933
DIN 933Tornillo hexagonal rosca total328 tamaños
Modelo DIN 7991
DIN 7991Tornillo Allen avellanado191 tamaños
Modelo ISO 7380
ISO 7380Tornillo Allen cabeza abombada108 tamaños
Modelo DIN 934
DIN 934Tuerca hexagonal20 tamaños
Modelo DIN 985
DIN 985Tuerca autoblocante17 tamaños
Modelo DIN 125 A
DIN 125 AArandela plana40 tamaños
Modelo DIN 9021
DIN 9021Arandela ancha18 tamaños
Modelo DIN 988
DIN 988Arandela de ajuste295 tamaños
Modelo DIN 6799
DIN 6799Arandela de retención11 tamaños
Modelo DIN 7
DIN 7Pasador cilíndrico224 tamaños
Modelo DIN 1481
DIN 1481Pasador elástico693 tamaños
Modelo DIN 6885
DIN 6885Chaveta paralela2.553 tamaños
Modelo DIN 580
DIN 580Cáncamo macho9 tamaños
Modelo DIN 582
DIN 582Cáncamo hembra13 tamaños
Modelo DIN 3404
DIN 3404Engrasador9 tamaños
Modelo DIN 8187
DIN 8187Piñón para cadena73 tamaños
Modelo DIN 15093
DIN 15093Rueda de grúa16 tamaños

15 familias

  • Material asignado en cada modelo
  • Referencia de posición para colocar con un clic
  • Vista en lista o con iconos, y vista previa grande
  • Inserción directa o arrastrando, como el Toolbox
Tornillos6.042
Pasadores2.969
Chavetas2.638
Remaches1.449
Casquillos1.220
Arandelas908
Tuercas452
Tóricas y retenes350
Mecánica241
Anillos208
Abrazaderas174
Transmisión89

Tamaños por familia. Rodamientos, Hidráulica y Eléctrico completan las 15 familias; sus tamaños no se incluyen en el recuento.

Panel Búsqueda Avanzada

Encuentra cualquier archivo CAD en segundos

Busca en lo que importaNombre de archivo, Nº de pieza, descripción o título del documento.
Comodines y varios términos*soporte* *inox* encuentra los archivos que contienen las dos palabras.
Mira antes de abrirMiniatura y ficha de propiedades de cada resultado.
Arrastra y usaAl área gráfica para insertar; doble clic abre su carpeta.
SLDPRTSLDASMSLDDRWDWGDXFeDrawingsIGESParasolidSTEP
Buscar DIN_9*
DIN_912.SLDPRTTornillo Allen de cabeza cilíndrica
SLDPRT
DIN_933.SLDPRTTornillo hexagonal, rosca total
SLDPRT
DIN_934.SLDPRTTuerca hexagonal
SLDPRT
DIN_985.SLDPRTTuerca autoblocante con arandela de nailon
SLDPRT
DIN_9021.SLDPRTArandela ancha
SLDPRT

Pestañas Conocimiento y Links

La consulta técnica, sin salir del diseño

19

guías técnicas y calculadoras

Roscas y pares de aprieteTolerancias ISO 286GD&TRugosidad y acabadoChaveterosMoleteadoJuntas tóricasReglas y fuerza de plegadoSoldaduraMaterialesTratamientosProcesos de fabricaciónEscaleras y barandillas
Pestaña Conocimiento
+135

proveedores de modelos 3D en 10 sectores

Industrial · 31Electrónica · 23Fijaciones · 19Archivos 3D · 17Componentes industriales · 17Automatización · 16Perfilería de aluminio · 4Equipos · 4Impresión 3D · 4Fabricación bajo demanda · 3

Doble clic abre la web del proveedor. Añades los tuyos en un Excel.

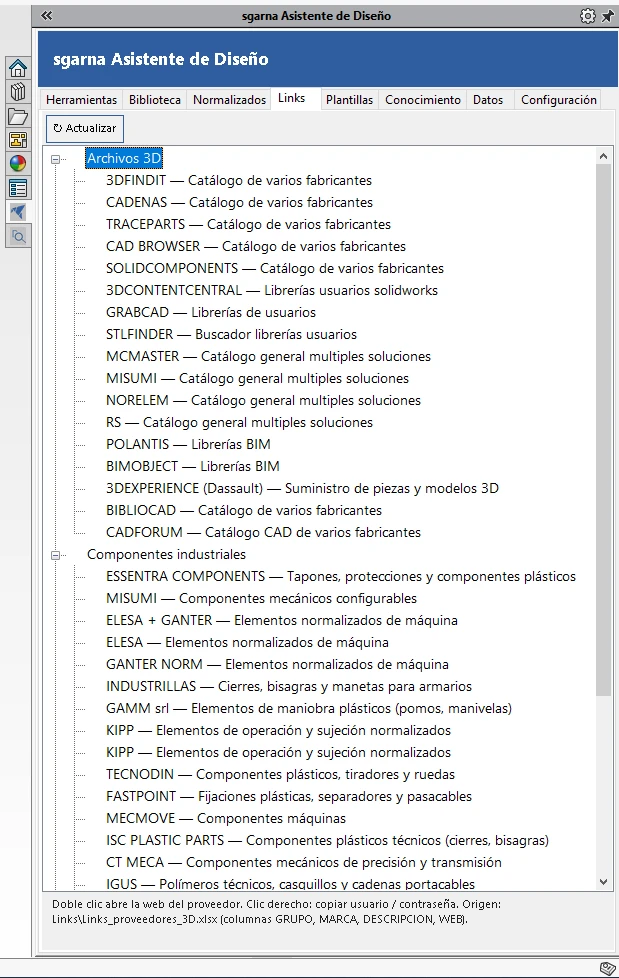

Pestaña Links

Puesta en marcha

Listo en tres pasos

  1. Instala

    Un único instalador. Aparecen los dos paneles en SOLIDWORKS.

  2. Configura tus rutas

    Deja el contenido en tu equipo o en el servidor de la empresa y señálalo en la pestaña Configuración.

  3. Diseña

    Inserta normalizados, lanza herramientas y busca archivos desde el panel.

Licencias

Precio por puesto, más barato cuantos más puestos

Una licencia por cada puesto con SOLIDWORKS, que se paga solo la primera vez, y una suscripción trimestral por puesto. Cuantos más puestos, menor precio por unidad.

1 o 2 puestos

390 €licencia por puesto

Pago único, solo la primera vez

+ 149 € de suscripción al trimestre, por puesto

De 3 a 5 puestos

340 €licencia por puesto

Pago único, solo la primera vez

+ 139 € de suscripción al trimestre, por puesto

6 puestos o más

290 €licencia por puesto

Pago único, solo la primera vez

+ 129 € de suscripción al trimestre, por puesto

Cada puesto incluye
  • Los dos paneles: Asistente de Diseño y Búsqueda Avanzada
  • Las 33 herramientas
  • Normalizados DIN / ISO
  • Bibliotecas, plantillas y guías técnicas
  • Links de proveedores

Inversión frente a rendimiento

Las horas y el coste por hora son estimaciones: cámbialos por los de tu oficina técnica.

Inversión

Licencias (pago único)—
Suscripción al trimestre—

Rendimiento estimado

Horas ahorradas al mes—
Valor del tiempo ahorrado al trimestre—
Las licencias se recuperan en—
Tiempo ahorrado por cada euro de suscripción—

Cada trimestre

Suscripción
—
Tiempo ahorrado
—

Precios sin impuestos ni IVA. La licencia se paga una sola vez, al dar de alta cada puesto; la suscripción se paga cada trimestre.

Preguntas frecuentes

Antes de instalar

¿Qué versiones de SOLIDWORKS admite?

SOLIDWORKS 2022 a 2025 sobre Windows 10 u 11 de 64 bits. Algunas herramientas concretas requieren 2023 o 2024; se indica en cada una.

¿Es compatible con SOLIDWORKS PDM?

De momento, no. El Asistente de Diseño trabaja con archivos en carpetas de Windows, en tu equipo o en el servidor de la empresa. No es compatible con SOLIDWORKS PDM ni con otros gestores de datos (PDM / PLM): no hace check-in ni check-out ni gestiona las versiones de un almacén. Si tu oficina técnica trabaja con PDM, coméntanoslo antes de comprar.

¿Puedo tener el contenido en el servidor de la empresa?

Sí, en carpetas compartidas de Windows. En la pestaña Configuración cada biblioteca puede apuntar a su propia ruta, local o de red, y hay una ruta alternativa por si el servidor no está disponible.

¿La búsqueda necesita alguna licencia extra?

No. Busca por nombre y muestra la miniatura sin nada más. Para buscar también por Nº de pieza, descripción o título se añade una clave gratuita de SOLIDWORKS Document Manager en Configuración.

¿Modifica mis archivos?

El panel solo lee e inserta. Las herramientas que exportan o convierten generan archivos nuevos. Las que cambian material, propiedades, formato de hoja o nombres sí modifican los originales, así que conviene lanzarlas sobre una copia del proyecto.

Demo

¿Lo vemos funcionando en tu SOLIDWORKS?

Te enseñamos el Asistente de Diseño con tus propios archivos, en 20 minutos, y calculamos contigo las horas que puedes recuperar.
